在一个画布内画出多个echarts图表

使用一个div渲染多个echarts图

1.需求描述

对于一个普通的echart图表，一般是一个div id渲染一个图表，每个图表在渲染上是独立的，一个div就代表一个canvas画布。但是如果需要使用一个div id 渲染多个图表（在一个画布上），就需要使用grid配置项分别对多个图表进行位置的配置。

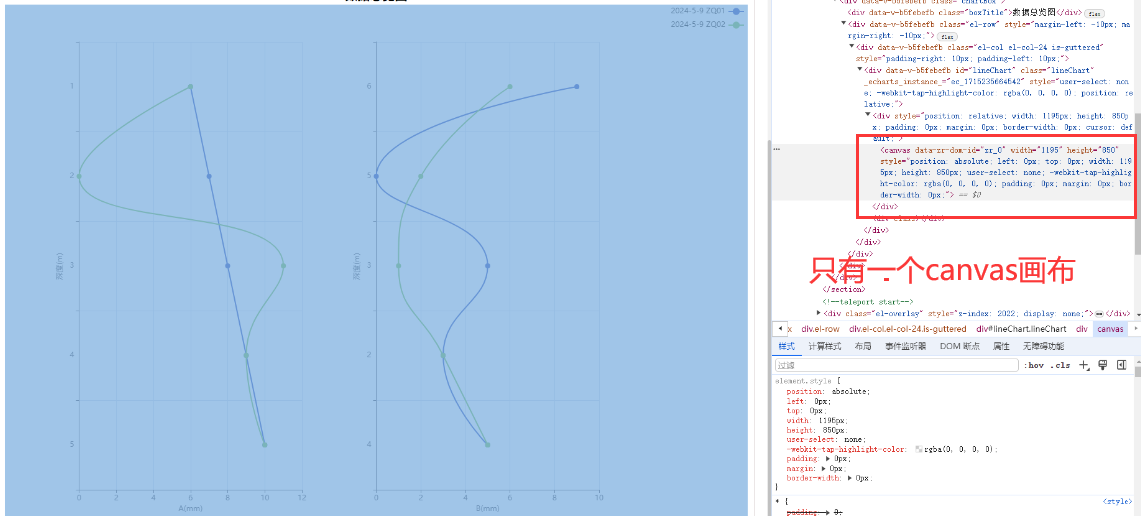

2.效果

3.实现

 // 基于准备好的dom，初始化echarts实例
//只使用一个
 var chart = echarts.init(document.getElementById("lineChart"))

 var option
 option = {
   grid: [
        // 调整每个图表的位置
     {
      //左边图表的位置
       left: "10%",
       right: "60%"
     },
     {
       //右边图表的位置
       left: "50%",
       right: "20%"
     }
   ],
   dataZoom: [
     {
       type: "inside",
       filterMode: "none"
     },
     {
       type: "inside",
       yAxisIndex: 1,//缩放单独控制
       xAxisIndex: 1,
       filterMode: "none"
     }
   ],
   legend: {
     type: "scroll", // ：可滚动翻页的图例。当图例数量较多时可以使用。
     orient: "vertical",
     x: "right",
     //可以同时控制多个图表中有相同series的name的折线的显示与隐藏
     data: ["2024-5-9 ZQ01", "2024-5-9 ZQ02", "2024-5-9 ZQ03"]
   },
   tooltip: {
     show: true,
   },
   xAxis: [
     {
       type: "value",
       name: "第一个X轴",
       nameLocation: "middle", // x轴name处于x轴的什么位置
       nameGap: 25, // x轴name与横坐标轴线的间距
       axisLabel: {
         show: true
       },
       splitLine: {
         show: true
       },
       axisTick: {
         show: true
       },
       axisLine: { show: true }
     },
     {
       type: "value",
       name: "第二个X轴",
       nameLocation: "middle", // x轴name处于x轴的什么位置
       nameGap: 25, // x轴name与横坐标轴线的间距
       axisLabel: {
         show: true
       },
       splitLine: {
         show: true
       },
       axisTick: {
         show: true
       },
       axisLine: { show: true },
       gridIndex: 1
     }
   ],
   yAxis: [
     {
       type: "category",
       name: "深度(m)",
       inverse: true,
       nameGap: 25,
       nameLocation: "middle",
       axisLine: { onZero: true },
       splitLine: {
         show: true
       },
       axisLabel: {
         show: true
       },
       boundaryGap: true,
       axisTick: {
         show: true
       },
       data: [1, 2, 3, 4, 5]
     },
     {
       type: "category",
       name: "深度(m)",
       inverse: true,
       nameGap: 25,
       nameLocation: "middle",
       axisLine: { onZero: true },
       splitLine: {
         show: true
       },
       axisLabel: {
         show: true
       },
       boundaryGap: true,
       axisTick: {
         show: true
       },
       data: [6, 5, 3, 2, 4],
       gridIndex: 1
     }
   ],
   series: [
     {
       name: "2024-5-9 ZQ01",
       type: "line",
       symbol: "circle",
       smooth: true,
       symbolSize: 8,
       showAllSymbol: true, //标注所有数据点
       lineStyle: {
         width: 2,
         symbolSize: 5
       },
       emphasis: {
         lineStyle: {
           width: 3 // hover时的折线宽度
         },
         itemStyle: {
           shadowBlur: 10, // 阴影的模糊大小
           shadowColor: "rgba(0, 0, 0, 0.5)", // 阴影颜色为半透明的黑色
           shadowOffsetX: 0, // 阴影的水平偏移量
           shadowOffsetY: 0 // 阴影的垂直偏移量
         }
       },
       data: [6, 7, 8, 9, 10]
     },
     {
       name: "2024-5-9 ZQ02",
       type: "line",
       symbol: "circle",
       smooth: true,
       symbolSize: 8,
       showAllSymbol: true, //标注所有数据点
       lineStyle: {
         width: 2,
         symbolSize: 5
       },
       emphasis: {
         lineStyle: {
           width: 3 // hover时的折线宽度
         },
         itemStyle: {
           shadowBlur: 10, // 阴影的模糊大小
           shadowColor: "rgba(0, 0, 0, 0.5)", // 阴影颜色为半透明的黑色
           shadowOffsetX: 0, // 阴影的水平偏移量
           shadowOffsetY: 0 // 阴影的垂直偏移量
         }
       },
       data: [6, 0, 11, 9, 10]
     },
     {
       name: "2024-5-9 ZQ01",
       type: "line",
       symbol: "circle",
       smooth: true,
       symbolSize: 8,
       showAllSymbol: true, //标注所有数据点
       lineStyle: {
         width: 2,
         symbolSize: 5
       },
       emphasis: {
         lineStyle: {
           width: 3 // hover时的折线宽度
         },
         itemStyle: {
           shadowBlur: 10, // 阴影的模糊大小
           shadowColor: "rgba(0, 0, 0, 0.5)", // 阴影颜色为半透明的黑色
           shadowOffsetX: 0, // 阴影的水平偏移量
           shadowOffsetY: 0 // 阴影的垂直偏移量
         }
       },
       data: [9, 0, 5, 3, 5],
       xAxisIndex: 1,
       yAxisIndex: 1
     },
     {
       name: "2024-5-9 ZQ02",
       type: "line",
       symbol: "circle",
       smooth: true,
       symbolSize: 8,
       showAllSymbol: true, //标注所有数据点
       lineStyle: {
         width: 2,
         symbolSize: 5
       },
       emphasis: {
         lineStyle: {
           width: 3 // hover时的折线宽度
         },
         itemStyle: {
           shadowBlur: 10, // 阴影的模糊大小
           shadowColor: "rgba(0, 0, 0, 0.5)", // 阴影颜色为半透明的黑色
           shadowOffsetX: 0, // 阴影的水平偏移量
           shadowOffsetY: 0 // 阴影的垂直偏移量
         }
       },
       data: [6, 2, 1, 3, 5],
       xAxisIndex: 1,
       yAxisIndex: 1
     }
   ]
 }

 chart.setOption(option, true)
 window.addEventListener("resize", () => {
   chart.resize()
 })
